전기톱의 효율성, 안전성 및 속도는 주로 파워헤드에 의해 결정되는 것이 아니라 절단 장치와 목재 섬유 사이의 정밀한 기계적 상호작용에 의해 결정됩니다. 운전자는 체인 역학에 대한 근본적인 오해로 인해 장비 마모가 가속화되고 연료 소비가 과도하며 반동 위험이 높아지는 경우를 자주 경험합니다. 호환되지 않는 프로파일을 선택하거나 구조적 형상을 유지하지 못하면 작동 오류가 발생합니다.
전기톱 체인 의 정확한 해부학적 구조 와 절단의 물리학을 이해하는 것은 교체 옵션을 평가하기 위한 전제 조건입니다. 이 가이드는 체인 구성 요소, 절단 원리 및 특정 작업 요구 사항에 적합한 프로파일을 일치시키는 데 필요한 기술 기준을 분석합니다.
해부학적으로 기능이 결정됩니다: 전기톱 체인은 목재 섬유를 절단하고 라우팅하기 위해 함께 작동하는 특수 구성 요소(절단기, 드라이브 링크 및 타이 스트랩)의 연속 루프입니다.
치퍼 톱니 원리: 체인은 톱니 모양이 아닙니다. 그들은 끌다. 깊이 게이지는 바이트를 조절하고, 커팅 코너, 상판, 측면 플레이트는 나무 조각을 절단하고 들어올립니다.
프로파일 장단점: 풀 끌 체인은 깨끗한 목재에서 최대 절단 속도를 제공하는 반면, 세미 끌 체인은 더럽거나 마모가 심한 조건에서 내구성을 연장하기 위해 원시 속도를 희생합니다.
엄격한 호환성 지표: 교체 체인을 평가하려면 협상할 수 없는 세 가지 지표인 피치, 게이지 및 드라이브 링크 수를 정확하게 준수해야 합니다.
바-섀시 관계: 깨끗하고 적절하게 일치하는 가이드 바 홈은 바인딩 없는 직선 절단을 보장하는 체인 날카로움만큼 중요합니다.
목차

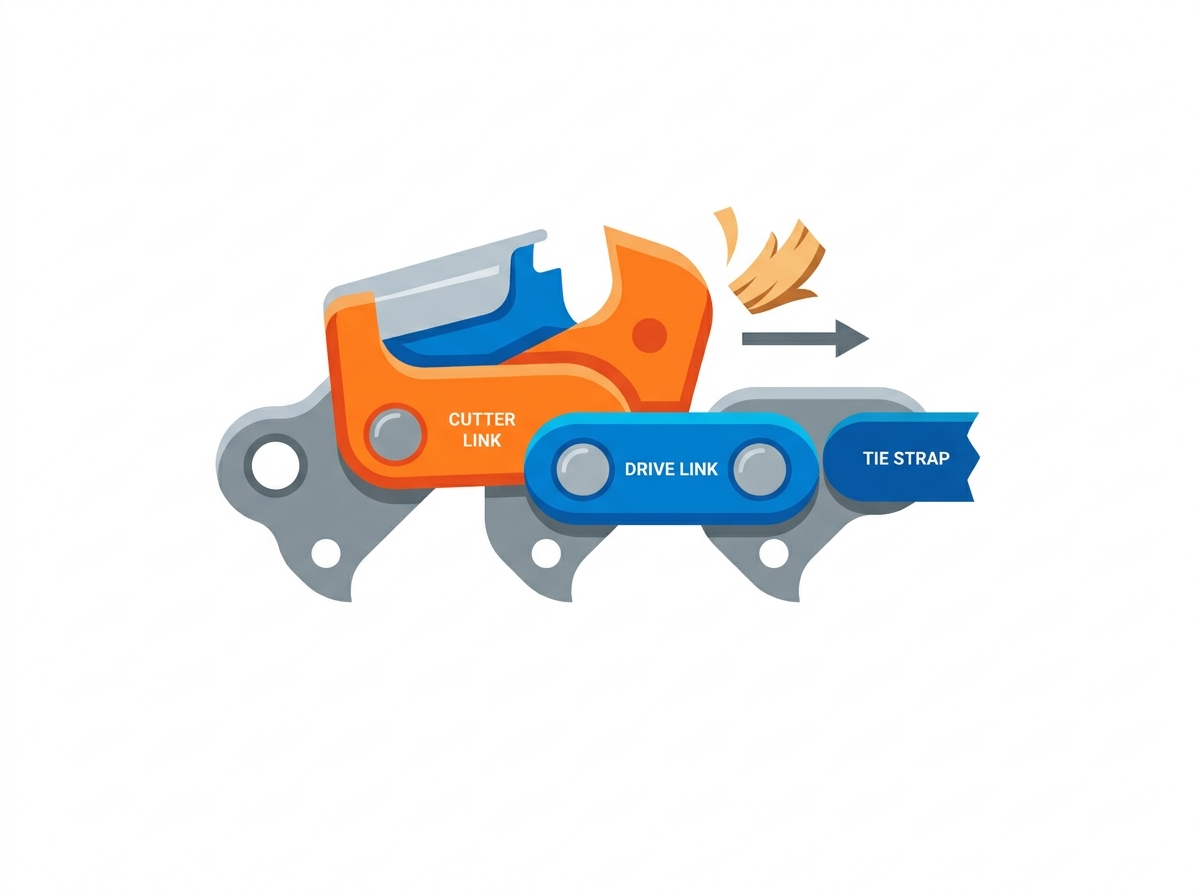

체인의 상태나 적합성을 평가하려면 작업자는 먼저 구조적 무결성, 물리적 형상 및 개별 부품의 목적을 이해해야 합니다. 체인은 단일 블레이드가 아니라 특정 기계 작업을 수행하도록 설계된 개별 요소의 복잡한 조립체입니다. 검사할 때 전기톱 체인을 고도로 설계된 절단 시스템을 보게 됩니다.
커터는 체인의 주요 작동 요소입니다. 이는 각 패스마다 재료를 제거하는 소형 끌 역할을 합니다. 상단 플레이트는 목재 섬유의 바닥을 절단하여 절단 폭을 설정합니다. 동시에 측면판은 목재 섬유의 측면을 절단하여 목재 본체에서 칩을 분리합니다. 현장 작업자는 손상된 상단 플레이트가 즉시 절단 효율성을 50% 이상 감소시킨다는 것을 알고 있습니다.
상단 플레이트와 측면 플레이트가 만나는 교차점을 절단 코너 또는 작업 코너라고 합니다. 이것은 치아의 가장 날카로운 부분이며 절단을 시작합니다. 커터 본체는 힐과 토우로 나누어진 톱니 베이스를 통해 섀시에 위치하며 작동 중 물리적 충격을 흡수하고 분산합니다. 마지막으로, 상부 플레이트 아래의 곡선 공간인 식도가 절단된 칩을 포착하고 말려서 절단 부분에서 제거합니다. 식도가 수지나 잔해로 가득 차 있으면 칩이 제거되지 않아 톱이 수렁에 빠지게 됩니다.
절단기 바로 앞에 위치한 깊이 게이지(역사적으로 레이커 또는 드래그라고 함)는 절단기가 제거할 수 있는 목재의 양을 나타냅니다. 상단 플레이트와 깊이 게이지 사이의 수직 거리를 깊이 게이지 설정이라고 합니다. 이 정확한 간격에 따라 제거되는 나무 조각의 정확한 두께가 결정됩니다. 이 설정이 올바르지 않으면 커터가 목재에 맞물리지 못하거나 너무 공격적으로 물려 심각한 작동 위험을 초래할 수 있습니다. 많은 작업자가 더 빠르게 절단하기 위해 실수로 깊이 게이지를 너무 낮게 설정하여 격렬한 진동과 엔진 정지를 초래합니다.
구동 링크는 구동 스프로킷과 직접 맞물리는 체인의 하부 구성요소입니다. 가이드 바 주위로 체인을 추진하고 바 홈에서 잔해물을 제거하는 데 도움이 됩니다. 드라이브 링크 탱은 가이드 바의 슬롯 너비와 정확하게 일치해야 고속 회전 중 불안정성을 방지할 수 있습니다. 드라이브 링크 탱이 마모되면 체인이 튀어 오르거나 탈선하게 됩니다.
타이 스트랩은 커터를 연결하고 링크를 구동하는 연결 플레이트 역할을 합니다. 이는 분리되지 않고 극심한 장력과 회전력을 견뎌야 하는 지속적이고 안정적인 섀시를 형성합니다. 공장에서 생산된 리벳은 이러한 타이 스트랩이 무거운 하중 하에서도 어셈블리를 함께 고정하도록 보장합니다.
리벳은 전체 어셈블리를 함께 고정합니다. 체인이 바 노즈와 구동 스프로킷 주위로 구부러질 때 높은 기계적 부하와 지속적인 마찰을 견뎌냅니다. 리벳 마모와 베어링 표면 열화로 인해 체인이 늘어납니다. 리벳이 마모되면 링크 사이의 물리적 거리가 증가하여 불안정해지고 장력 유지력이 저하되어 결국 섀시 고장이 발생합니다. 윤활은 조기 리벳 마모에 대한 유일한 방어책입니다.
기계 설계가 절단 효율성, 안전성, 작업자 피드백으로 어떻게 변환되는지 이해하려면 절단의 미세 역학을 조사해야 합니다. 전기톱은 전통적인 톱처럼 작동하지 않습니다. 그들은 치퍼 톱니 원리를 활용합니다. 본질적으로 목재 표면을 가로질러 수십 개의 작은 블록 평면을 고속으로 달리고 있습니다.
절단기가 목재에 들어가면 작업 모서리와 측면 플레이트가 섬유를 절단합니다. 그러면 상단 플레이트의 각진 형상이 칩을 들어 올려 절단면 밖으로 배출합니다. 커프는 교대로 왼쪽 및 오른쪽 커터로 제거된 목재 재료의 물리적 채널 또는 슬롯입니다. 효율적인 라우팅은 절단면이 막히는 것을 방지합니다. 그렇지 않으면 파워헤드가 정지되고 마찰이 증가합니다. 활엽수는 섬유를 절단하기 위해 더 많은 전력이 필요한 반면 침엽수는 효율적인 라우팅이 필요한 더 큰 칩을 생성합니다.
깊이 게이지 클리어런스의 물리학은 절단의 공격성을 직접적으로 제어합니다. 깊이 게이지가 너무 높으면 체인이 나무를 물 수 없게 되어 작업자가 바를 세게 밀게 됩니다. 반대로, 깊이 게이지가 너무 낮게 설정되면 공격적인 물기가 발생합니다. 이로 인해 파워헤드가 잡아당길 수 있는 것보다 커터가 더 많은 나무를 잡게 되므로 극심한 진동, 체인 정지 및 높은 반동 위험이 발생합니다. 안전한 작동을 위해 공장 깊이 게이지 설정을 유지하는 것은 타협할 수 없습니다.
목재 잔해를 육안으로 검사하면 체인 상태에 대한 즉각적인 피드백을 얻을 수 있습니다. 건강하고 적절하게 연마된 체인은 가이드 바에서 떨어지는 크고 깨끗하며 균일한 목재 부스러기를 생성합니다. 미세한 톱밥은 무딘 상판, 손상된 절단 모서리 또는 부적절한 줄질 각도의 주요 진단 지표입니다. 톱이 칩 대신 먼지를 생성하면 절단기는 목재를 절단하는 것이 아니라 연삭하는 것입니다. 이 연삭은 엄청난 양의 열을 발생시켜 가이드 바 레일을 빠르게 손상시킵니다.
생산성을 극대화하고 가동 중지 시간을 최소화하려면 체인의 커터 프로파일을 작동 환경, 목재 유형 및 사용자 전문 지식에 맞추는 것이 중요합니다. 작업에 잘못된 프로필을 사용하면 성능이 저하될 수 있습니다.
풀 치즐 체인은 날카로운 90도 절단 코너를 갖춘 사각 모서리 톱니를 특징으로 합니다. 깨끗한 녹색 연목과 견목에서 최대 절단 속도와 효율성을 제공합니다. 그러나 이러한 공격적인 프로필에는 단점도 있습니다. 풀 치즐 커터는 먼지, 진흙 또는 거친 껍질에 노출되면 급속히 둔화됩니다. 또한 반동 위험이 더 높으며 정사각형 형상을 유지하려면 정밀한 선명 기술과 정확한 파일 정렬이 필요합니다. 깨끗한 목재를 작업하는 전문 벌목꾼은 타의 추종을 불허하는 속도 때문에 풀 끌을 선호합니다.
세미 끌 체인은 둥근 모서리 톱니를 사용합니다. 풀 치즐 변형보다 약 10-15% 더 느리게 절단되지만, 더럽거나 얼거나 마른 목재를 절단할 때 훨씬 더 오랫동안 선명도를 유지합니다. 둥근 작업 모서리는 수동 날카롭게 하는 과정에서 매우 관대하므로 세미 끌은 토지 개간, 장작 가공 및 깨끗한 목재를 보장할 수 없는 환경에 탁월한 선택입니다. 지면 근처에서 절단하거나 미끄러진 통나무를 버닝하는 경우 세미 끌이 올바른 선택입니다.
로우 프로파일 체인은 경량의 소비자 등급 톱과 수목 재배가를 위해 설계되었습니다. 감소된 커터 높이로 인해 전체 체인 무게와 동력 요구 사항이 낮아지므로 더 작은 엔진이 높은 RPM을 유지할 수 있습니다. 스킵 톱니 또는 세미 스킵 체인은 커터 수가 적어 톱니 사이에 더 많은 공간을 만듭니다. 이는 긴 가이드 바(일반적으로 24인치 이상)에 대해 평가되어 목재에 맞물리는 톱니 수를 동시에 줄여 칩 간격을 개선하고 대형 목재에서 파워헤드 RPM을 유지합니다.
안전하고 기능적이며 신뢰할 수 있는 조달을 위해서는 기술 사양을 엄격하게 준수해야 합니다. 체인 선택 시 추측으로 인해 장비가 손상되고 심각한 안전 위험이 발생합니다. 체인을 톱과 바에 완벽하게 맞춰야 합니다.
피치는 3개의 연속 리벳 사이의 거리를 2로 나눈 값으로 정의됩니다. 이는 체인의 전체 크기와 전력 요구 사항을 나타냅니다(일반적인 크기에는 1/4", .325", 3/8" 및 .404"가 포함됩니다). 게이지는 가이드 바 홈에 맞는 구동 링크의 두께입니다(일반적인 크기에는 .050", .058" 및 .063"이 포함됩니다).
사양 | 정의 | 일반적인 측정 | 운영에 미치는 영향 |
|---|---|---|---|
정점 | 3개의 리벳 사이의 거리를 2로 나눈 값 | 1/4", .325", 3/8", .404" | 체인 크기와 스프로킷 호환성을 결정합니다. |
계량기 | 드라이브 링크 탱의 두께 | .043", .050", .058", .063" | 가이드 바 홈에 제대로 맞는지 확인합니다. |
드라이브 링크 수 | 총 드라이브 링크 수 | 다양함(예: 60, 72, 84) | 연속 루프의 정확한 길이를 지정합니다. |
드라이브 링크의 정확한 게이지를 가이드 바 홈에 일치시키면 절단 중에 체인이 옆으로 기울어지는 경향인 "슬롭"을 방지할 수 있습니다. 바 홈이 마모되거나 게이지가 일치하지 않으면 체인이 기울어져 비뚤어지고 비효율적인 절단이 발생하며 바 레일 마모가 가속화되고 고르지 않게 됩니다. 구동 링크는 자유롭게 미끄러져야 하지만 홈 내에서 완벽하게 수직으로 서 있어야 합니다. 체인이 바에 안착된 상태에서 체인을 좌우로 과도하게 흔들면 바가 닳았거나 게이지가 잘못된 것입니다.
교체 체인 구매 시 줄자로 실제 바 길이를 측정하는 것은 부정확합니다. 명시된 길이가 동일한 가이드 바는 프로파일과 스프로킷 노즈 치수가 다를 수 있습니다. 정확한 크기를 확인하려면 운전자는 가이드 바에 직접 찍힌 드라이브 링크 개수(DL)를 찾아서 사용하거나 기존 체인의 드라이브 링크를 계산해야 합니다.
체인은 리베이트 가능성에 따라 분류됩니다. 표준 체인(종종 전문가용 노란색 라벨로 지정됨)에는 공격적인 반동 방지 기능이 부족하여 보어 절단과 같은 특수 기술이 가능합니다. 반동이 적은 체인(소비자용 녹색 라벨)에는 범퍼 드라이브 링크 및 램프형 깊이 게이지와 같은 기계적 추가 장치가 포함되어 있습니다. 이러한 기능은 바 노즈의 상부 사분면을 둥글게 만들 때 절단 모서리가 너무 많은 나무를 잡는 것을 물리적으로 방지하여 플런지 절단 기능을 희생하면서 반동 위험을 크게 줄입니다.
최고 품질의 체인이라도 유지 관리가 제대로 이루어지지 않으면 실패할 수 있습니다. 운영상의 장단점을 이해하면 조기 마모 및 장비 손상을 방지할 수 있습니다. 정기적인 유지 관리는 선택 사항이 아닙니다. 이는 안전과 성능에 대한 엄격한 요구 사항입니다.
체인 장력은 지속적인 모니터링이 필요합니다. 느슨한 체인은 쉽게 탈선하여 운전자에게 극심한 안전 위험을 초래합니다. 반대로 체인을 과도하게 조이면 가이드 바 레일이 타버리고 섀시가 너무 일찍 늘어나고 파워헤드 크랭크 베어링이 손상됩니다. 콜드 체인에서 "스냅 테스트"를 수행합니다. 바 하단에서 체인을 아래로 당겨서 놓습니다. 드라이브 링크는 바 홈 안에 완전히 남아 있어야 하며 손으로 바 주위를 자유롭게 움직일 수 있어야 합니다.
체인에 적절한 장력을 가하려면 다음 단계를 따르세요.
가이드 바가 위아래로 움직일 수 있도록 바 너트를 살짝 풀어줍니다.
가이드 바의 노우즈를 들어올려 위쪽 위치를 유지합니다.
드라이브 링크가 바의 하단 레일에 닿을 때까지 장력 나사를 돌립니다.
부드러운 움직임을 보장하기 위해 스냅 테스트를 수행합니다.
바 노즈를 계속 위로 유지하면서 바 너트를 단단히 조이십시오.
잘못된 원형 줄 직경을 사용하거나 공장 상단 플레이트 각도를 변경하면 커터 형상이 손상되어 절단 성능이 저하됩니다. 줄 가이드를 활용하고 올바른 줄 직경을 체인 피치에 맞추고 제조업체가 지정한 각도(일반적으로 25~30도)를 엄격하게 준수하면 이러한 위험이 완화됩니다. 올바른 파일을 사용하여 몇 번 정밀하게 스트로크하면 부적절한 도구를 사용하여 공격적으로 파일링하는 것보다 훨씬 더 나은 결과를 얻을 수 있습니다. 항상 커터 안쪽에서 바깥쪽으로 줄질하십시오.
마찰은 강철의 성질을 파괴합니다. 바와 체인 오일이 충분하지 않은 상태에서 작동하면 커터가 과열되어 경화된 모서리가 없어지고 결국 가이드 바와 융합됩니다. 톱에 연료를 공급할 때마다 오일 저장소가 채워져 있는지 확인하고, 심한 절단을 시작하기 전에 톱이 깨끗한 표면에 가벼운 오일 안개를 뿌리고 있는지 정기적으로 확인하십시오. 오일러에 장애가 발생하면 즉시 절단을 중단하고 가이드 바의 오일 포트를 청소하십시오.
전기톱 체인을 최상의 상태로 유지하는 것은 올바른 체인 유형을 선택하고, 적절한 장력을 유지하고, 권장 날카롭게 하기 및 윤활 방법을 따르는 것부터 시작됩니다. 잘 어울리고 적절하게 유지관리된 체인은 더 안전한 작동, 더 깔끔한 절단 및 더 긴 서비스 수명을 제공합니다.
Zhejiang TriLink Huihuang 은 전기톱 체인, 가이드 바 및 임업 절단 솔루션을 전문으로 하는 전문 제조업체입니다. 첨단 생산 기술, 엄격한 품질 관리, 포괄적인 OEM/ODM 역량을 갖춘 이 회사는 전 세계 임업 전문가, 유통업체 및 실외 전력 장비 브랜드가 신뢰하는 고품질 제품을 제공합니다.
교체 체인을 구입하기 전에 정확한 피치, 게이지 및 드라이브 링크 수를 확인하십시오.
체인이 기울어질 수 있는 과도한 마모나 고르지 않은 레일이 있는지 가이드 바 홈을 검사하십시오.
적절한 가이드를 사용하여 엄격한 줄질 각도를 유지하고 일상적인 샤프닝 중에 깊이 게이지 설정을 무시하지 마십시오.
탈선 및 베어링 손상을 방지하기 위해 모든 작업 교대 전에 냉간 장력 점검을 수행하십시오.
A: 샤프닝 빈도는 절단 환경에 따라 다릅니다. 깨끗한 목재에서는 주유할 때마다 빠른 손질로 최고의 효율성을 유지합니다. 흙, 바위 또는 금속에 부딪히면 절단 모서리가 즉시 손상되므로 즉시 멈추고 날카롭게 해야 합니다.
A: 아니요. 체인의 피치는 구동 스프로킷과 가이드 바 노즈 스프로킷의 피치와 완벽하게 일치해야 합니다. 피치를 섞으면 구동 시스템이 심각하게 손상되고 체인이 파손되거나 탈선될 수 있습니다.
A: 비뚤어진 절단은 일반적으로 고르지 않은 날카로움(한쪽의 커터가 다른 쪽보다 길거나 더 날카로움), 고르지 않게 정리된 깊이 게이지 또는 체인이 홈에서 옆으로 기울어지게 하는 마모된 가이드 바 레일로 인해 발생합니다.
A: 풀 끌에는 날카로운 사각형 절단 모서리가 있어 깨끗한 목재에서는 최대 속도를 낼 수 있지만 흙에서는 빨리 무뎌집니다. 세미 끌은 모서리가 둥글게 되어 있어 절단 속도가 약간 느리지만 마모성이 있거나 더러운 조건에서는 가장자리를 훨씬 더 오래 유지합니다.
A: 미세한 톱밥은 절단기가 무뎌졌거나, 절단 모서리가 손상되었거나, 깊이 게이지가 너무 높게 설정되어 있음을 나타냅니다. 날카롭고 적절하게 구성된 체인은 크고 균일한 목재 부스러기를 끌어당겨야 합니다.
