전기톱 파워헤드는 가이드 바에 올바른 체인이 부착되어 있지 않으면 본질적으로 쓸모가 없습니다. 최대 60mph에 달하는 속도로 회전하는 체인은 목재와 주요 접촉점 역할을 합니다. 이는 절단 효율성, 전반적인 안전 및 장비의 수명을 결정합니다. 잘못된 체인을 사용하면 성능 저하, 가이드 바의 심각한 손상 또는 위험한 반동 현상이 발생합니다.
교체 또는 업그레이드 전기톱 체인을 선택하려면 호환 불가능한 사양의 엄격한 매트릭스를 탐색해야 합니다. 특정 목재 조건에 맞게 커터 프로파일의 균형을 맞추고, 파워헤드 유형에 체인을 맞추고, 작업자의 경험 수준을 고려해야 합니다. 피치, 게이지 또는 드라이브 링크의 불일치는 체인이 단순히 맞지 않거나 안전하게 작동하지 않음을 의미합니다.
이 가이드는 필수 전기톱 체인 용어를 분석합니다. 이는 가이드 바와 전원에 체인 사양을 일치시키기 위한 명확한 프레임워크를 제공합니다. 우리는 다양한 절단기 스타일과 안전 프로필 간의 장단점을 평가하여 절단 요구 사항에 맞는 올바른 선택을 할 수 있도록 보장합니다.
엄격한 호환성: 전기톱 체인은 톱의 피치, 게이지 및 구동 링크 수와 정확히 일치해야 합니다. 이는 가이드 바 및 구동 스프로킷에 따라 결정되는 협상할 수 없는 사양입니다.
전원 최적화: 최신 배터리 구동식 전기톱에는 항력을 줄이고 배터리 사용 시간을 최대화하기 위해 특수한 좁은 절단 체인이 필요한 반면, 고변위 가스 톱에는 튼튼한 표준 절단 체인이 필요합니다.
커터 프로파일 장단점: 풀 치즐 체인은 깨끗한 목재에서 최대 절단 속도를 제공하는 반면, 세미 끌 체인은 더럽거나 얼어붙은 목재에서 탁월한 가장자리 유지를 위해 절대 속도를 희생합니다.
안전 분류: 체인은 반동 가능성(ANSI 표준)에 따라 분류됩니다. 낮은 반동(녹색 라벨) 체인은 소비자를 위한 안전 범퍼로 설계되는 반면, 표준(노란색 라벨) 체인은 숙련된 전문가만 사용할 수 있도록 제한됩니다.
유지 관리가 수명을 좌우합니다. 최고 품질의 체인이라 할지라도 조기 바 마모와 위험한 반동을 방지하기 위해 정밀한 장력, 올바른 파일-컷터 일치, 빈번한 각도별 샤프닝이 필요합니다.
목차
구매자는 개별 구성 요소가 어떻게 상호 작용하는지 이해하지 않고는 체인 옵션을 제대로 평가할 수 없습니다. 체인은 톱, 가이드 바, 절단 중인 목재와 원활하게 작동해야 합니다. 이러한 부품을 알면 현장에 있을 때 마모를 식별하고 올바른 교체품을 선택하는 데 도움이 됩니다.

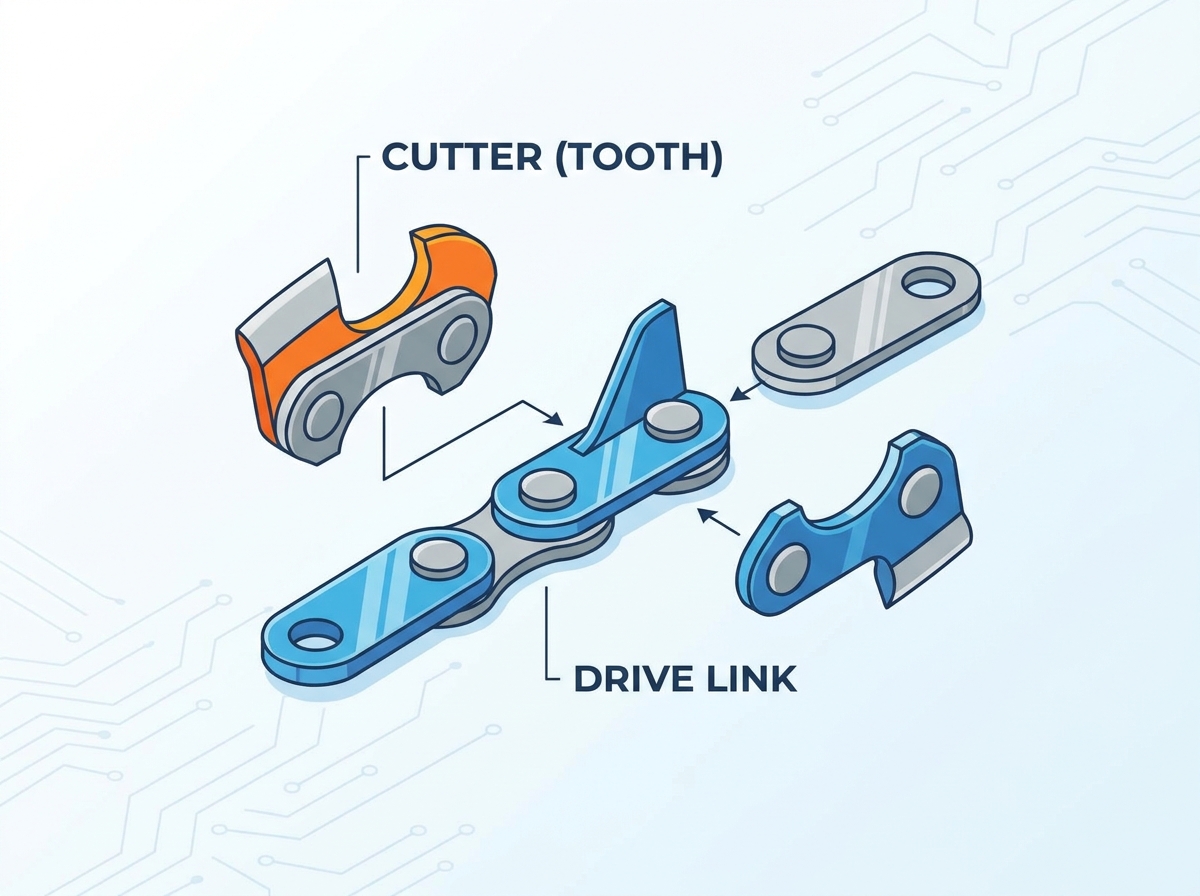

드라이브 링크는 가이드 바 홈 내부에 장착되는 체인의 하단 부분입니다. 체인을 앞으로 추진하기 위해 구동 스프로킷과 맞물립니다. 드라이브 링크는 또한 홈에서 톱밥과 부스러기를 제거하는 동시에 바 오일을 고르게 분산시켜 마찰을 줄이는 데 도움이 됩니다. 드라이브 링크를 자세히 살펴보면 가이드 바 전체 길이에 걸쳐 바 오일을 잡아서 운반하기 위해 특별히 설계된 작은 구멍이나 홈이 있는 것을 볼 수 있습니다.
타이 스트랩은 체인 섀시를 측면에서 함께 고정합니다. 이는 피벗 포인트 역할을 하는 리벳으로 고정됩니다. 이 리벳을 사용하면 체인이 바 노즈 주위와 구동 스프로킷 위로 이동할 때 체인이 부드럽게 구부러질 수 있습니다. 현장에서 체인이 파손되는 경우는 대부분 부적절한 장력이나 윤활 부족으로 인해 리벳이 파손되거나 타이 스트랩이 깨졌기 때문입니다.
커터는 목재 섬유를 절단하는 날카로운 이빨입니다. 각 커터 바로 앞에는 일반적으로 레이커라고 불리는 깊이 게이지가 있습니다. 깊이 게이지는 패스당 제거되는 나무 칩의 정확한 두께를 나타냅니다. 레이커가 너무 높으면 커터가 나무를 물 수 없습니다. 너무 낮으면 절단기가 너무 많은 나무를 잡아 톱이 수렁에 빠지거나 격렬하게 진동하거나 작업자 쪽으로 반동하게 됩니다.
많은 체인에는 안전성을 향상시키기 위해 설계된 구조적 추가 사항이 포함되어 있습니다. 범퍼 드라이브 링크 또는 특별히 각진 타이 스트랩은 잔해를 방지하는 데 도움이 됩니다. 이는 커터가 바 노우즈 상부 사분면의 반동 영역에 너무 깊게 걸리는 것을 방지합니다. 이러한 기능은 소비자 체인에서는 표준이지만 전문 체인에서는 보어 절단을 허용하기 위해 제거되는 경우가 많습니다.
요소 | 주요 기능 | 현장점검 Tip |
|---|---|---|
드라이브 링크 | 스프로킷 결합, 홈 제거, 오일 운반 | 하단 가장자리에 버 또는 피닝이 있는지 확인하십시오. |
타이 스트랩 | 드라이브 링크와 커터를 연결합니다. | 리벳 구멍 근처에 미세한 균열이 있는지 찾아보세요. |
대갈못 | 체인 유연성을 위한 중심점 역할을 합니다. | 헤드가 수평이고 과도하게 마모되지 않았는지 확인하세요. |
커터 | 목재 섬유 절단 | 적절한 치아 길이가 남아 있는지 확인하기 위해 증인 표시를 확인하십시오. |
깊이 게이지 | 칩 두께 제어 | 적절한 간격을 확보하기 위해 깊이 게이지 도구로 측정 |
체인을 전기톱에 물리적으로 장착하려면 세 가지 엄격한 기술 치수를 평가해야 합니다. 이러한 측정값을 추측하면 체인이 탈선하거나 톱이 손상되거나 완전히 장착되지 않는 결과가 발생합니다. 일치하지 않는 체인을 강제로 작동시킬 수는 없습니다.
피치는 3개의 연속 리벳 사이의 거리를 2로 나눈 값으로 정의됩니다. 일반적인 피치 크기에는 1/4", .325", 3/8" 및 .404"가 포함됩니다. 체인의 피치는 파워헤드의 구동 스프로킷과 바 노즈의 스프로킷과 완벽하게 일치해야 합니다. 3/8" 스프라켓에 .325" 체인을 연결하려고 하면 드라이브 링크가 제대로 장착되지 않아 스프라켓과 체인이 즉시 파손됩니다.
게이지는 바 홈 내부에 맞는 구동 링크 부분의 두께를 나타냅니다. 표준 게이지는 .043", .050", .058" 및 .063"입니다. 게이지가 일치하지 않으면 심각한 구현 위험이 발생합니다. 너무 두꺼운 체인은 바 홈에 맞지 않습니다. 너무 얇은 체인은 좌우로 기울어져 불규칙하게 절단되고 심각한 바 레일 손상이나 체인 탈선을 초래합니다.
체인 길이를 인치 단위로 측정하는 것은 매우 부정확합니다. 브랜드마다 동일한 철근 길이에 대해 서로 다른 링크 수가 필요합니다. 예를 들어, 20인치 바 하나에는 72개의 드라이브 링크가 필요할 수 있고, 다른 하나에는 74개의 드라이브 링크가 필요할 수 있습니다. 드라이브 링크(DL)를 계산하는 것은 체인 크기를 올바르게 지정하는 유일하고 신뢰할 수 있는 방법입니다.
일반적으로 파워헤드 근처의 가이드 바 뒤꿈치에 필요한 사양이 찍혀 있습니다. "3/8 .050 72DL"과 같은 숫자가 표시됩니다. 과도한 사용으로 인해 막대 표시가 닳은 경우 드라이브 링크에 직접 찍힌 제조업체별 ID 코드를 찾으십시오. 정확한 피치와 게이지를 찾으려면 온라인이나 딜러에서 이 코드를 상호 참조할 수 있습니다.
커프는 체인 커터로 절단한 너비입니다. 올바른 절단 폭을 선택하는 것은 전기톱의 전원에 따라 크게 달라집니다. 체인의 절단 프로필을 엔진의 토크 출력과 일치시켜야 합니다.
표준 절단 체인은 더 넓은 목재 경로를 제거하고 절단을 통해 당기는 데 더 많은 힘이 필요합니다. 높은 토크를 처리하기 위해 더 두꺼운 섀시 구성 요소로 제작되었습니다. 좁은 절단 체인은 더 얇은 커터와 드라이브 링크를 특징으로 하며 일반적으로 0.043인치 게이지로 작동합니다. 패스당 목재를 덜 제거하므로 저항이 줄어듭니다.
좁은 절단 체인은 무선 배터리 구동 전기톱에 매우 중요합니다. 목재를 덜 제거하기 때문에 마찰과 모터 끌림이 줄어듭니다. 이러한 효율성은 배터리 사용 시간을 크게 연장하고 지속적인 절단 중에 전기 모터가 과열되는 것을 방지합니다. 배터리 톱에 표준 절단 체인을 장착하면 몇 분 안에 배터리가 방전되고 열 과부하 보호 기능이 작동될 가능성이 높습니다.
고변위 가스 전기톱은 엄청난 토크를 생성합니다. 더 높은 장력과 절삭력을 견디려면 표준 절단 체인이 필요합니다. 대형 70cc 가스 톱의 좁은 절단 체인은 무거운 하중을 받을 때 부러지거나 조기에 마모될 위험이 있습니다. 대형 가스 엔진의 순수한 당기는 힘은 좁은 절단 체인을 사용 가능한 한도 이상으로 매우 빠르게 늘립니다.
다양한 커터 모양은 적용 분야, 절단 속도 및 유지 관리 요구 사항에 따라 특정한 이점을 제공합니다. 올바른 프로파일을 선택하는 것은 절단 대상과 위치에 따라 다릅니다. 모든 상황에 가장 적합한 단일 커터 프로파일은 없습니다.
풀 치즐 체인은 고성능 옵션입니다. 높은 절단 속도를 제공하는 사각형 모서리 톱니가 특징입니다. 깨끗하고 친환경적인 목재에서 최고의 성능을 발휘합니다. 전문 낙상가들은 크고 깨끗한 나무를 빠르게 떨어뜨리기 위해 풀 끌을 선호합니다. 그러나 날카로운 모서리는 흙, 바위, 모래껍질에 닿으면 빠르게 무뎌집니다. 먼지를 한 번 만지면 풀 치즐 체인의 절단면이 즉시 망가질 수 있습니다.
세미 끌 체인은 탄력적인 옵션입니다. 둥근 모서리는 풀 치즐 커터보다 연마 조건을 훨씬 더 잘 견딥니다. 더러운 나무껍질, 죽은 나무, 그루터기 작업 또는 얼어붙은 나무에 이상적입니다. 약간 느리게 절단되지만 수동으로 샤프닝할 때 가장자리 유지력이 상당히 길어집니다. 치퍼 체인은 훨씬 더 둥글며 일반적으로 극도로 더러운 환경이나 오래된 저속 톱용으로 예약되어 있습니다.
표준 원형 접지 체인이 부족한 특정 전문 응용 분야를 위한 틈새 솔루션이 존재합니다.
헥사 체인은 세미 치즐보다 더 빠른 절단을 제공하고 기존의 사각형 접지 프로파일보다 날카롭게 하기 쉬운 독점적인 V자형 그라인드를 사용합니다. 이러한 체인에는 특정 6면 파일을 사용해야 합니다.
사각 접지 체인은 서부 해안의 전문 벌목 작업에 사용됩니다. 복잡한 절단 각도를 유지하려면 특수 플랫 파일이나 정밀 그라인더 휠이 필요합니다. 매우 빠르지만 현장에서 손으로 날카롭게 하기가 매우 어렵습니다.
카바이드 팁 체인은 구조 작업, 화재 경화 목재 또는 표준 강철이 즉시 파손되는 철거 작업과 같은 극한 환경을 위해 설계되었습니다. 가격이 비싸고 연마를 위해 다이아몬드 휠이 필요합니다.
커터 프로파일 | 최고의 응용 프로그램 | 샤프닝 난이도 | 먼지에 대한 내구성 |
|---|---|---|---|
풀 끌 | 깨끗하고 녹색 목재 | 보통(둥근 파일) | 매우 낮음 |
세미 끌 | 더러운 나무, 장작 | 보통(둥근 파일) | 높은 |
정사각형 접지 | 전문적인 벌채 | 높음(플랫 파일/그라인더) | 낮은 |
카바이드 팁 | 철거, 구조 | 다이아몬드 룰렛 필요 | 극심한 |
커터 사이의 거리를 변경하면 파워헤드의 절단 속도, 진동 및 항력에 영향을 미칩니다. 서로 다른 시퀀스는 전력 및 칩 클리어런스를 다르게 관리합니다. 일반적으로 24인치보다 긴 바의 시퀀스에 대해서만 걱정할 것입니다.
표준 시퀀스 체인에는 다른 모든 타이 스트랩에 커터가 있습니다. 이 배열은 24인치 미만의 바에 가장 적합합니다. 가장 부드러운 절단을 제공하지만 나무를 통해 모든 치아를 당기려면 최대 엔진 출력이 필요합니다. 대부분의 소비자 및 중급 전문 톱에는 표준 시퀀스 체인이 장착되어 있습니다.
세미 스킵 체인은 커터 사이에 1개와 2개의 타이 스트랩이 교대로 나타나는 패턴이 특징입니다. 이 설정은 절단 속도와 전력 요구 사항의 균형을 유지합니다. 일반적으로 20~24인치 범위의 중간 길이 바에 사용됩니다. 이를 통해 약간 더 작은 파워헤드가 컷에서 멈춤 없이 더 긴 바를 당길 수 있습니다.
풀 스킵 체인은 모든 커터 사이에 두 개의 타이 스트랩을 갖추고 있어 총 톱니 수를 대폭 줄입니다. 커터를 전략적으로 제거하면 넓은 목재에서 칩 제거가 증가하고 파워헤드의 저항이 줄어듭니다. 풀 스킵은 28인치가 넘는 바에 대한 전문적인 사용을 위해 평가되었습니다. 절충안에는 진동 증가와 거친 절단이 포함되어 작은 가지를 가지치기에 적합하지 않습니다.
반동 현상을 이해하는 것은 운전자 안전을 위해 매우 중요합니다. 귀하가 선택하는 체인은 리베이트 사건의 가능성과 심각도에 직접적인 영향을 미칩니다. 체인의 안전 등급을 귀하의 경험 수준과 일치시켜야 합니다.
반동 구역은 가이드 바 노우즈의 상부 사분면입니다. 커터가 이 영역에 걸리면 회전력으로 인해 바가 작업자를 향해 위쪽 및 뒤쪽으로 격렬하게 움직입니다. 이는 인간의 반응 시간이 멈출 수 있는 것보다 훨씬 빠른 몇 분의 1초 안에 발생합니다. 체인 브레이크가 주요 방어 수단이지만 체인 디자인 자체도 예방에 큰 역할을 합니다.
체인은 ANSI 표준으로 분류됩니다. 업계에서는 포장에 색상 구분 시스템을 사용합니다. 그린 라벨 체인은 반동이 적고 ANSI B175.1 표준을 충족합니다. 노란색 라벨 체인은 전문가 수준이며 리베이트 가능성이 높습니다. 이러한 라벨을 절대 무시해서는 안 됩니다.
그린 라벨 체인에는 램프형 깊이 게이지와 범퍼 구동 링크가 있습니다. 이러한 추가 장치는 가지와 목재 섬유가 반동 구역을 통과할 때 절단기에서 방향을 바꾸어 너무 깊이 파고드는 것을 방지합니다. 이로 인해 보어 절단이 거의 불가능해졌지만 정상적인 좌굴 및 넘어짐 중에 톱이 반동할 가능성이 크게 줄어듭니다.
주택 소유자와 비정기 사용자는 톱에 반동이 적은 체인을 의무화해야 합니다. 전문가들은 보어 절단, 플런지 절단을 수행하고 더 빠른 생산 속도를 달성하기 위해 노란색 라벨 체인을 선택합니다. 그러나 전문 체인에는 전문 교육, 튼튼한 전기톱 챕스, 안면 보호대가 있는 헬멧 시스템을 포함한 완화 단계가 필요합니다.
적절한 유지 관리는 체인과 가이드 바의 수명을 좌우합니다. 장력이나 날카로움을 무시하면 성능이 저하되고 위험한 작동 조건이 발생합니다. 무딘 체인으로 인해 톱을 밀게 되어 피로와 사고 위험이 증가합니다.
장력을 확인하기 위해 스냅 테스트를 수행합니다. 바 하단에서 체인을 아래로 당깁니다. 처짐 없이 바 홈에 깔끔하게 끼워져야 합니다. 장력 요구 사항은 콜드 체인과 핫 체인에 따라 다릅니다. 열 수축으로 인해 크랭크샤프트 베어링이 묶이거나 손상되는 것을 방지하려면 사용 후에는 항상 핫 체인을 느슨하게 하십시오.
톱이 꺼져 있고 엔진이 냉각되어 있는지 확인하십시오.
바 너트를 살짝 풀어줍니다.
가이드 바의 노즈를 위로 들어 올리세요.
타이 스트랩이 바의 하단 레일에 닿을 때까지 장력 나사를 돌립니다.
스냅 테스트를 수행합니다.
바 노즈를 위로 잡은 상태에서 바 너트를 조입니다.
샤프닝을 위해서는 올바른 줄 유형과 직경을 체인 사양에 맞춰야 합니다. 잘못된 줄을 사용하면 절단 각도가 손상되고 체인이 파손됩니다.
라운드 파일은 세미 치즐 및 풀 치즐 체인의 표준입니다. 피치 크기는 일반적으로 3/8" 로우 프로파일의 경우 5/32", .325"의 경우 3/16" 또는 표준 3/8"의 경우 7/32"와 일치해야 합니다.
특히 특수 Hexa 그라인드에는 육각형 줄이 필요합니다.
시간이 지남에 따라 이가 짧아짐에 따라 커터 마모에 맞게 레이커를 줄질하려면 플랫 파일과 깊이 게이지 도구가 필수입니다.
특정 마모 기준을 충족하면 체인을 교체해야 합니다. 마모된 체인을 작동시키면 구동 스프로킷과 가이드 바 레일이 손상됩니다.
커터 길이가 톱 플레이트에 새겨진 인증 마크를 지나 마모되었습니다.
검사 중에 부러지거나 금이 가거나 느슨한 드라이브 링크와 리벳을 발견합니다.
커터 길이가 고르지 않으면 톱이 곡선으로 절단되고 줄질을 통해 이를 수정할 수 없습니다.
체인은 안전하게 정리할 수 없는 금속이나 암석에 부딪혀 심각한 손상을 입습니다.
올바른 전기톱 체인을 선택하는 것은 톱에 올바른 사양을 일치시키고 서비스 수명 동안 적절하게 유지하는 것부터 시작됩니다. 올바른 체인은 절단 효율성을 향상시키고, 안전성을 향상시키며, 불필요한 마모로부터 가이드 바와 파워헤드를 보호하는 데 도움이 됩니다.
Zhejiang TriLink Huihuang 은 전기톱 체인, 가이드 바 및 임업 절단 솔루션 전문 제조업체입니다. 첨단 제조 기술, 엄격한 품질 관리, 광범위한 OEM/ODM 경험을 바탕으로 이 회사는 전 세계 임업 전문가, 유통업체 및 실외 전력 장비 브랜드에 신뢰할 수 있는 절단 제품을 공급합니다.
와이어 브러시로 가이드 바를 청소하여 피치, 게이지 및 드라이브 링크 수에 대한 스탬프가 찍힌 사양 번호를 찾습니다.
막대 스탬프를 읽을 수 없는 경우 현재 드라이브 링크를 수동으로 계산하고, 잘못 계산되는 것을 방지하기 위해 마커로 시작 링크를 표시하십시오.
표준 커프 또는 좁은 커프 설정이 필요한지 결정하려면 파워헤드 변위 또는 배터리 전압을 확인하십시오.
드라이브 스프로킷이 선택한 피치와 일치하는지 확인하려면 새 체인을 구입하기 전에 제조업체의 호환성 차트를 참조하십시오.
A: 예, 피치, 게이지 및 드라이브 링크 수가 톱의 요구 사항과 정확히 일치하는 한 브랜드는 서로 바꿔 사용할 수 있습니다. 가이드 바와 스프로킷은 브랜드 이름이 아닌 이러한 치수를 나타냅니다.
A: 가이드 바 뒤꿈치에 찍힌 숫자를 찾으세요. 마모된 경우 드라이브 링크를 수동으로 계산하고 캘리퍼를 사용하여 게이지를 측정하거나 드라이브 링크에 찍힌 제조업체 코드를 확인하십시오.
A: .325 피치는 더 작고 가벼우며 일반적으로 55cc 미만의 중간급 톱에 사용됩니다. 3/8 피치는 더 크고 더 많은 전력을 필요로 하며 60cc 이상의 전문 톱에 표준입니다. 다른 구동 스프로킷이 필요합니다.
A: 급속 둔화는 일반적으로 흙, 바위 또는 땅에 부딪히면 발생합니다. 연마 조건에서 풀 치즐 체인을 사용하거나 잘못된 깊이 게이지 높이로 절단하면 조기 모서리 손실이 발생합니다.
A: 이는 체인의 피치 및 게이지와 관련된 제조업체별 ID 코드입니다. 예를 들어, 오레곤에서는 정확한 교체 사양을 찾기 위해 상호 참조할 수 있는 특정 번호 지정 시스템을 사용합니다.
A: 응용 프로그램에 따라 다릅니다. 풀 끌은 깨끗한 녹색 목재에서는 더 빠르게 절단되지만 더러운 환경에서는 빠르게 무뎌집니다. 세미 끌은 약간 느리게 절단되지만 더럽거나 얼어붙은 나무를 절단할 때 훨씬 더 오랫동안 날카로운 상태를 유지합니다.
