무뎌지거나 늘어지거나 일치하지 않는 체인이 있는 전기톱을 작동하면 절단 효율성이 심각하게 감소하고 연료 또는 배터리 소비가 증가하며 심각한 안전 위험이 발생할 수 있습니다. 교체용 전기톱 체인을 선택하려면 피치, 게이지 및 드라이브 연결을 포함한 정확한 기계 사양의 복잡한 매트릭스를 이해해야 합니다. 또한 도구 프로필, 순서, 백래시 수준과 같은 성능 변수를 고려해야 합니다. 이러한 요소는 톱의 파워 헤드와 작업 현장에서 처리하는 특정 절단 응용 분야에 완벽하게 맞아야 합니다.
이 가이드는 필요한 체인 크기를 명확하게 결정하고, 재료 조건에 따라 공구 프로필을 평가하고, 절단 속도와 작동 안전성의 균형을 맞추는 체인을 선택하기 위한 기술 평가 프레임워크를 제공합니다. 절단 장비의 기계적 구조를 이해함으로써 구동라인 손상을 방지하고 현장에서 톱이 안정적으로 작동하도록 할 수 있습니다.
치수의 삼위일체: 모든 전기톱 체인 교체는 협상할 수 없는 세 가지 요소, 즉 피치, 게이지 및 구동 링크 수에 의해 결정됩니다. 이들 중 하나라도 불일치하면 작업이 실패하게 됩니다.
가이드 길이 트랩: 가이드의 물리적 길이(예: '18인치')는 체인의 표준화된 측정값이 아닙니다. 드라이브 링크의 정확한 수를 일치시키는 것이 설치를 보장하는 유일한 방법입니다.
나이프 프로파일에 따라 용도가 결정됩니다. 풀 치즐 체인은 목재 청소 속도를 최대화하는 반면, 세미 치즐 체인은 더럽거나 마모성이 있거나 얼어붙은 목재의 가장자리 유지력을 높이기 위해 원시 속도를 희생합니다.
안전 대 속도 절충: 전문가 등급(노란색 라벨) 체인은 더 높은 처리량을 제공하지만 백래시를 관리하려면 고급 운전자 기술이 필요한 반면, 낮은 반동(녹색 라벨) 체인은 소비자 안전 및 규정 준수를 위해 설계되었습니다.
시스템 마모 현실: 심하게 마모된 가이드 로드 또는 구동 스프로킷에 새 체인을 설치하면 체인 성능 저하가 가속화되고 절단 정확도에 영향을 미칩니다.
목차
체인 사양이 톱의 가이드 바 및 구동 스프로킷과 일치하지 않으면 설치를 방해하거나 탈선을 일으키거나 톱의 구동 시스템을 손상시킬 수 있습니다. 교체품을 선택할 때 정밀도는 유일한 옵션입니다. 일치하지 않는 체인을 강제로 작동시킬 수는 없습니다. 그렇게 하면 바 가이드와 구동 스프로킷이 손상됩니다.
소위 가이드 바 길이(예: 16", 18" 또는 20")만을 기준으로 교체 체인을 검색하면 구매 오류가 발생하는 경우가 많습니다. 가이드 바 길이는 체인 링크의 총 물리적 길이가 아니라 톱 본체에서 튀어나온 사용 가능한 절단 길이를 의미합니다. 제조업체마다 톱의 특정 설계, 장착 패드 형상 및 스프로킷 크기에 따라 정확히 동일한 가이드 바 길이에 대해 서로 다른 드라이브 링크 수를 사용합니다.
예를 들어, 한 브랜드의 20인치 가이드 로드에는 72개의 드라이브 링크가 필요한 반면, 경쟁 브랜드의 20인치 가이드 로드에는 70개 또는 74개의 드라이브 링크가 필요할 수 있습니다. 드라이브 링크 수를 확인하지 않고 시판되는 일반 "20인치 체인"을 구입하면 설치에 실패할 가능성이 높습니다. 체인이 너무 빡빡해서 스프라켓에 맞지 않거나, 너무 느슨해서 제대로 장력을 줄 수 없습니다.
올바른 크기를 식별하는 가장 쉬운 방법은 일반적으로 가이드 바 끝(가이드 바가 톱 파워 헤드에 장착되는 위치 근처)에 있는 스탬프 번호를 찾는 것입니다. 읽으려면 측면 덮개를 제거하고 포장에서 톱밥과 막대 기름을 닦아내야 할 수도 있습니다. 이 시퀀스는 일반적으로 피치, 게이지 및 드라이브 링크 수를 직접 나열합니다.
일반적인 스탬프는 3/8" .050" 72 DL일 수 있습니다. 이 우표를 읽으면 추측이 가능해집니다. 바가 처리된 후 무엇을 수용할지 정확하게 알려줍니다. 이전에 톱날을 교체한 경우, 애프터마켓 날이 필요한 체인 사양을 변경할 수 있으므로 항상 톱의 원래 설명서보다는 현재 톱에 설치된 날의 표시를 신뢰하십시오.
수년간 사용하여 가이드 로드 표시가 마모된 경우 게이지를 수동으로 측정해야 합니다. 피치는 3개의 연속 리벳 사이의 거리를 2로 나눈 값입니다. 일반적인 피치 크기에는 1/4", 0.325", 3/8", 3/8" 로우 프로파일 및 0.404"가 포함됩니다. 피치는 구동 스프로킷 및 가이드 바 상단 스프로킷과 완벽하게 일치해야 합니다. 더 큰 피치 크기는 일반적으로 더 높은 변위 톱 및 더 큰 출력과 관련됩니다.
간격 크기 | 일반적인 톱 변위 | 일반적인 응용 |
|---|---|---|
1/4" | 최대 38cc | 장대 가지치기, 조각용 톱 |
3/8" 두께 | 최대 45cc | 소비자용 톱, 수목재배가 |
.325" | 38cc~60cc | 중급 장작 절단 |
3/8" 표준 | 50cc ~ 100cc | 전문적인 벌채 및 굽힘 |
.404" | 85cc 이상 | 무거운 목재, 기계 수확기 |
게이지는 가이드 로드 홈에 맞는 구동 링크의 두께를 정의합니다. 표준 크기는 0.043", 0.050", 0.058" 및 0.063"입니다. 캘리퍼가 없으면 코인 테스트 트릭을 사용하여 로드 홈 너비를 추정할 수 있습니다. 홈을 철저히 청소하는 것부터 시작하십시오. 다임은 0.050인치 홈에 맞고, 페니는 0.058인치에 맞고, 쿼터는 0.063인치에 맞습니다. 너무 작은 게이지를 사용하면 체인이 기울어지고 구부러지며, 너무 큰 게이지를 사용하면 즉시 바인딩됩니다.

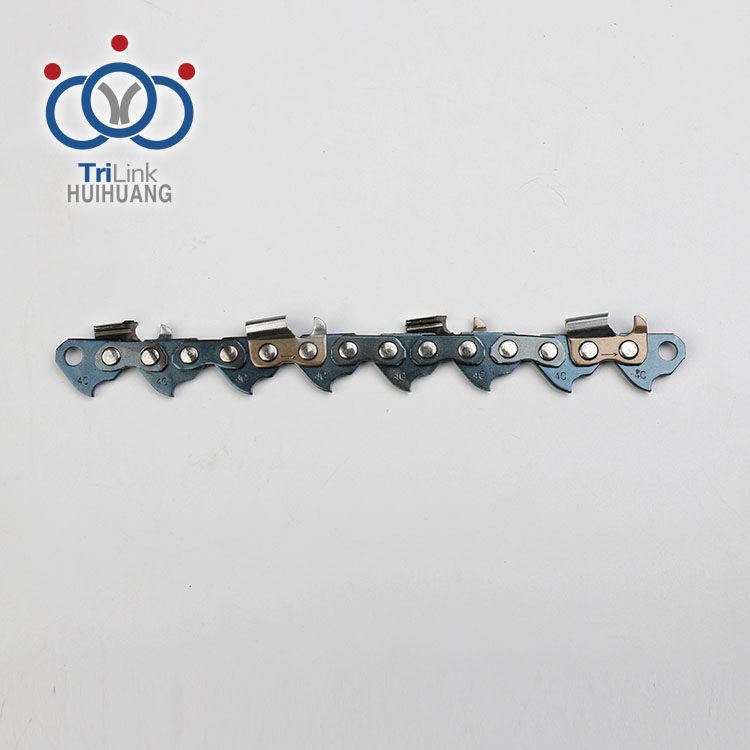

줄자로 체인 길이를 측정하는 것은 완전히 부정확합니다. 대신, 홈 안에 있는 체인의 아래쪽 상어 지느러미 모양 부분인 구동 링크의 수를 세십시오. 마커로 링크를 표시하고 표시된 링크로 돌아올 때까지 순차적으로 계산합니다. 이 정확한 수는 유일하게 신뢰할 수 있는 길이 측정 방법입니다.
일반적인 절단 환경과 관련하여 절단 치아의 물리적 형태를 평가하는 것은 성능을 최적화하는 데 중요합니다. 절단기 프로파일을 목재 상태에 맞춰야 합니다.
풀 치즐 체인은 깨끗한 녹색 목재에서 절단 속도와 효율성을 극대화하도록 설계된 사각 각도 톱니를 갖추고 있습니다. 그들은 나무를 빠르게 절단하고 나무 섬유를 매우 정밀하게 절단합니다. 그러나 먼지, 모래 또는 모래에 노출되면 특히 빨리 둔해집니다. 토양에 한 번만 닿아도 블레이드가 손상될 수 있습니다. 또한 리베이트 가능성이 높기 때문에 깨끗한 통나무를 작업하는 숙련된 작업자에게 더 적합합니다.
세미 끌 및 마이크로 끌 체인은 전체 끌 디자인보다 마모 조건, 더러운 나무껍질 및 얼어붙은 나무를 훨씬 더 견딜 수 있는 반경형 톱니를 갖추고 있습니다. 풀 치즐 체인보다 약간 느리게 절단되지만 뛰어난 모서리 유지 기능으로 인해 폭풍 피해를 제거하거나 미끄러운 통나무를 절단하는 등 까다로운 실제 상황에 이상적입니다. 약간 다른 선명 기술이 필요하지만 훨씬 더 관대합니다.
CC가 낮은 소비자용 톱 및 기둥 전지용으로 설계된 로우 프로파일 체인입니다. 활성 반동 방지 기능을 통합하는 동시에 무게와 전력 요구 사항을 줄입니다. 커터는 더 얕고 절단할 때마다 더 적은 수의 목재를 물기 때문에 엔진이 수렁에 빠지지 않고 최적의 rpm 범위로 유지됩니다.
표준 크로스컷 체인은 목재 섬유를 크로스컷하기 위해 25~35도 사이의 상단 파일 각도를 활용합니다. 립 체인은 얕은 10도 상단 플레이트 각도로 나무결과 평행하게 목재를 밀링하도록 설계되었습니다. 이러한 개선된 형상은 밀링된 플레이트의 표면을 더 매끄럽게 만들고 긴 세로 절단 중에 거친 그립감과 진동을 줄입니다.
제조업체는 피치, 게이지 및 공구 유형을 나타내기 위해 드라이브 링크에 번호 매기기 시스템을 표시합니다. 이러한 브랜드별 코드를 알면 브랜드 간 전환 시 호환성을 확인할 수 있습니다.
상표 | 드라이버 링크 코드 | 피치 및 사양 번역 |
|---|---|---|
오레곤 | 72 | 3/8" 피치, 0.050" 사양 |
오레곤 | 20 | .325" 피치, .050" 게이지 |
스틸 | 33 | .325" 피치, .050" 게이지 |
스틸 | 36 | 3/8" 피치, 0.063" 사양 |
허스크와나 | H46 | 3/8" 피치, 0.050" 사양 |
톱니의 간격은 특히 긴 바에서 칩 간격, 블레이드 저항 및 블레이드 속도에 영향을 미칩니다. 올바른 순서를 선택하면 톱이 효율적으로 작동할 수 있습니다.
표준 시퀀스 구성은 다른 모든 드라이브 링크에 커터를 배치합니다. 이는 최대 24인치 로드의 기본 설정으로, 일반적인 절단 작업 중에 부드러운 절단, 진동 최소화, 일관된 성능을 제공합니다. 깨끗한 표면을 남기고 목재와 부드럽게 조화를 이룹니다.
커터를 제거하면 체인이 목재를 당기는 데 필요한 힘이 줄어들고 직경이 큰 절단에서 칩을 더 잘 제거할 수 있습니다. 전체 버킷 체인에는 커터가 있고 그 뒤에 두 개의 빈 지퍼 타이가 있고 그 다음에는 다음 커터가 있습니다. 이는 24인치가 넘는 가이드 로드 또는 저변위 파워헤드에서 더 긴 로드를 실행할 때 중요합니다. 절충점은 절단이 더 거칠고 진동이 증가한다는 점이지만 톱이 큰 통나무를 파는 것을 방지합니다.
운전자 경험 수준과 절단 효율성의 균형이 선택한 체인의 전체 가치를 결정합니다. 안전 기능은 체인 절단 성능에 직접적인 영향을 미칩니다.
반동이 적은 체인에는 종종 녹색 라벨이 붙어 있으며 엄격한 ANSI B175.1 표준을 충족합니다. 범퍼 드라이브 링크 및 틸트 깊이 게이지와 같은 물리적 차이를 통합하여 커터가 로드 팁의 상부 사분면 주위에 너무 깊게 물리는 것을 방지하여 반동을 완화합니다. 그러나 이러한 기능은 드릴링 성능을 심각하게 저하시킵니다. 노란색 라벨이 붙은 특수 체인에는 이러한 공격적인 안전 기능이 부족합니다. 더 높은 절삭 속도와 우수한 보링 성능을 제공하지만 안전하게 작동하려면 고급 기술과 상황 인식이 필요합니다.
카바이드 체인은 구조 작업, 철거 또는 먼지와 못이 많은 목재 절단과 같은 극한 작업에 탁월한 가장자리 유지력을 제공합니다. 카바이드 플레이트는 치아에 납땜됩니다. 유지 관리의 주요 단점은 현장에서 수동으로 보관할 수 없다는 것입니다. 결국 무뎌지면 연마를 위해 특수 다이아몬드 연삭 휠이 필요합니다.
새 체인이 안전하게 작동하고 예상 서비스 수명에 도달하려면 적절한 설치와 지속적인 유지 관리가 필요합니다. 구동계를 무시하면 새 체인이 즉시 망가질 수 있습니다.
마모된 구동 스프로킷은 즉시 늘어나 새 전기톱 체인을 파괴합니다 . 스프로킷의 마모 여부를 정기적으로 점검하십시오. 드라이브 링크의 마모 홈이 스프로킷보다 0.5mm 더 깊은 경우 교체하십시오. 표준 규칙은 체인 2개마다 스프라켓을 교체하는 것입니다. 또한 바 레일에 체인 움직임을 제한할 수 있는 거친 부분, 고르지 않은 마모 또는 끼인 홈이 있는지 검사하십시오. 난간에 버섯 모양이 있으면 플랫 파일로 다듬습니다.
체인의 구동 연결 오일 구멍과 오일 보충 채널은 심각한 열 축적을 방지하는 데 매우 중요합니다. 새 체인을 설치하기 전에 가이드 로드 포트에 톱밥과 잔해물이 전혀 없는지 확인하십시오. 측면 덮개 없이 톱을 잠시 작동시켜 파워 헤드에서 오일이 펌핑되는지 확인한 다음 로드와 체인을 설치하고 그루터기 위로 움직여 오일 슬링이 있는지 확인하십시오.
적절한 장력은 안전과 장비 수명에 매우 중요합니다. 스냅 테스트를 수행하십시오. 체인은 하단 레일과 수평이 되어야 하지만 손으로 자유롭게 당길 수 있어야 하며 풀면 다시 제자리에 고정됩니다. 추위에 긴장을 주어 열팽창을 고려하십시오. 핫체인이 식어서 수축되기 전에 반드시 느슨하게 풀어주세요. 너무 빡빡하면 수축하는 금속으로 인해 크랭크샤프트가 구부러지거나 클러치 베어링이 손상될 수 있습니다.
로드 너트를 살짝 풀어줍니다.
가이드 로드의 앞쪽 끝을 들어 올리세요.
체인이 하단 레일에 닿을 때까지 장력 나사를 돌리십시오.
기계 헤드를 올린 상태에서 로드 너트를 조입니다.
부드러운 움직임을 확인하려면 스냅 테스트를 수행하십시오.
체인을 선택하면 향후 유지 관리 요구 사항이 결정됩니다. 최적의 절단 형상을 유지하려면 특정 링 파일 직경과 깊이 게이지 도구를 체인의 정확한 피치 및 커터 설계와 일치시켜야 합니다. 0.325" 피치 체인에 7/32" 파일을 사용하면 도구 프로필이 손상됩니다. 마치 3/8" 표준 체인에 3/16" 파일을 사용하면 약한 후크 모서리가 생성되는 것과 같습니다.
올바른 전기톱 체인은 단순한 교체 부품 그 이상이며 절단 효율성, 운전자 안전 및 장비의 장기적인 신뢰성에 매우 중요합니다. 올바른 게이지를 선택하고 체인을 적절하게 유지 관리하면 더 깔끔하게 절단하고 톱의 불필요한 마모를 줄이는 데 도움이 됩니다.
Zhejiang Sanlian Huihuang 은 전기톱 체인, 가이드 바 및 임업 절단 솔루션의 신뢰할 수 있는 제조업체입니다. 고급 생산 능력, 엄격한 품질 표준 및 포괄적인 OEM/ODM 서비스를 통해 이 회사는 전 세계 전문 임업 사용자 및 실외 전력 장비 브랜드에 신뢰할 수 있는 제품을 제공합니다.
정확한 피치, 게이지 및 드라이브 링크 수를 고정하려면 현재 가이드 로드의 스탬프 사양을 확인하세요.
새 체인을 설치하기 전에 구동 스프로킷의 상태를 평가하고 마모 홈이 보이면 교체하십시오.
미끄러운 통나무, 더러운 나무 또는 땅 근처의 투명한 덤불을 자주 자르는 경우 세미 끌 프로파일을 선택하십시오.
적절한 윤활을 보장하기 위해 새 체인을 설치하기 전에 가이드 로드 포트와 홈을 철저히 청소하십시오.
A: 가이드 로드 끝에 있는 피치, 게이지 및 구동 링크 수를 나열하는 표시를 찾으십시오. 표시를 읽을 수 없는 경우 연속된 3개의 리벳 사이의 피치를 수동으로 측정하고 두께를 확인한 다음 총 드라이브 링크 수를 계산합니다.
A: 피치, 게이지 및 드라이브 링크 수가 정확히 일치하는 경우 체인은 브랜드 간에 상호 교환 가능합니다. 하지만 설치 전 호환성을 확인하려면 드라이브 링크의 브랜드별 코드를 번역해야 합니다.
답변: 3/8" 피치 체인은 0.325" 피치 체인보다 크고 무겁으며 일반적으로 50cc 이상의 더 강력한 엔진이 필요합니다. 0.325인치 피치는 중급 톱에 더 부드럽고 빠른 절단 및 진동 감소를 제공합니다.
A: 체인 길이는 설치된 가이드 로드와 정확히 일치해야 합니다. 길이를 업그레이드하려면 파워헤드의 기능과 연료 공급 능력에 맞는 새로운 호환 로드 및 체인 조합을 구입해야 합니다.
A: 톱 본체 전면의 바 노출 부분부터 가이드 바 끝까지 측정합니다. 가장 가까운 짝수로 반올림합니다. 이는 정확한 체인 크기가 아니라 소위 길이라는 점을 기억하십시오.
A: 새 체인은 리벳이 위치한 곳에서 짧은 길들이기 기간을 거칩니다. 그러나 급속한 늘어남은 일반적으로 구동 스프로킷이 마모되었거나 로드 오일이 부족하거나 체인이 처음에 너무 팽팽하게 작동했음을 나타냅니다.
답변: 블레이드 톱니가 표준 표시로 되돌아갔을 때 구동 링크가 심하게 마모되었거나 체인 타이가 파손된 경우 체인을 교체하십시오. 손상된 체인은 심각한 안전 위험을 초래합니다.
