전기톱의 효율성과 안전성은 절단 링을 구성하는 특정 구성 요소에 따라 달라집니다. 작업자는 종종 체인 구조에 대한 오해로 인해 절단 성능 저하, 장비 마모 가속화 또는 위험한 반동 현상을 경험합니다. 잘못된 교체 체인을 선택하거나 특정 구성 요소의 마모를 인식하지 못하면 장비 가동 중지 시간이 발생하고 안전 위험이 발생할 수 있습니다. 의 4가지 주요 구성 요소 체인 톱 체인 (커터, 구동 링크, 타이 및 리벳)를 분해함으로써 작업자는 마모 패턴을 정확하게 진단하고 수리 및 교체 옵션을 평가하며 적용 분야에 필요한 가이드와 정확한 체인 사양을 선택할 수 있습니다. 이러한 구성 요소를 이해하면 작업 현장에서 발생하는 치명적인 오류를 예방할 수 있습니다. 금속이 목재 및 가이드 로드와 어떻게 상호 작용하는지 정확히 이해해야 합니다. 톱 성능을 최대로 유지할 수 있도록 각 부품의 기계적 기능을 분석해 보겠습니다.
구성 요소는 함께 작동합니다. 절단기, 드라이브 링크, 스트랩 및 리벳은 정확한 정렬로 작동해야 합니다. 한 구성 요소의 고장은 전체 체인 링과 가이드 로드에 영향을 미칩니다.
호환성은 협상할 수 없습니다. 구동 연결 장치는 전기톱의 스프로킷 및 가이드 로드 홈과 호환되는 데 필요한 정확한 피치와 게이지를 결정합니다.
도구에 따라 결정되는 성능: 도구의 프로파일(전체 끌, 세미 끌 또는 로우 프로파일), 방향 및 깊이 게이지 높이에 따라 절단 속도, 마무리 및 반동 위험이 결정됩니다.
수리 타당성: 손상된 개별 절단기 또는 타이는 전문 체인 브레이커 및 리벳 스피너를 사용하여 교체할 수 있지만, 전체적인 리벳 마모 또는 타이 늘어남은 전체 체인을 교체해야 합니다.
목차

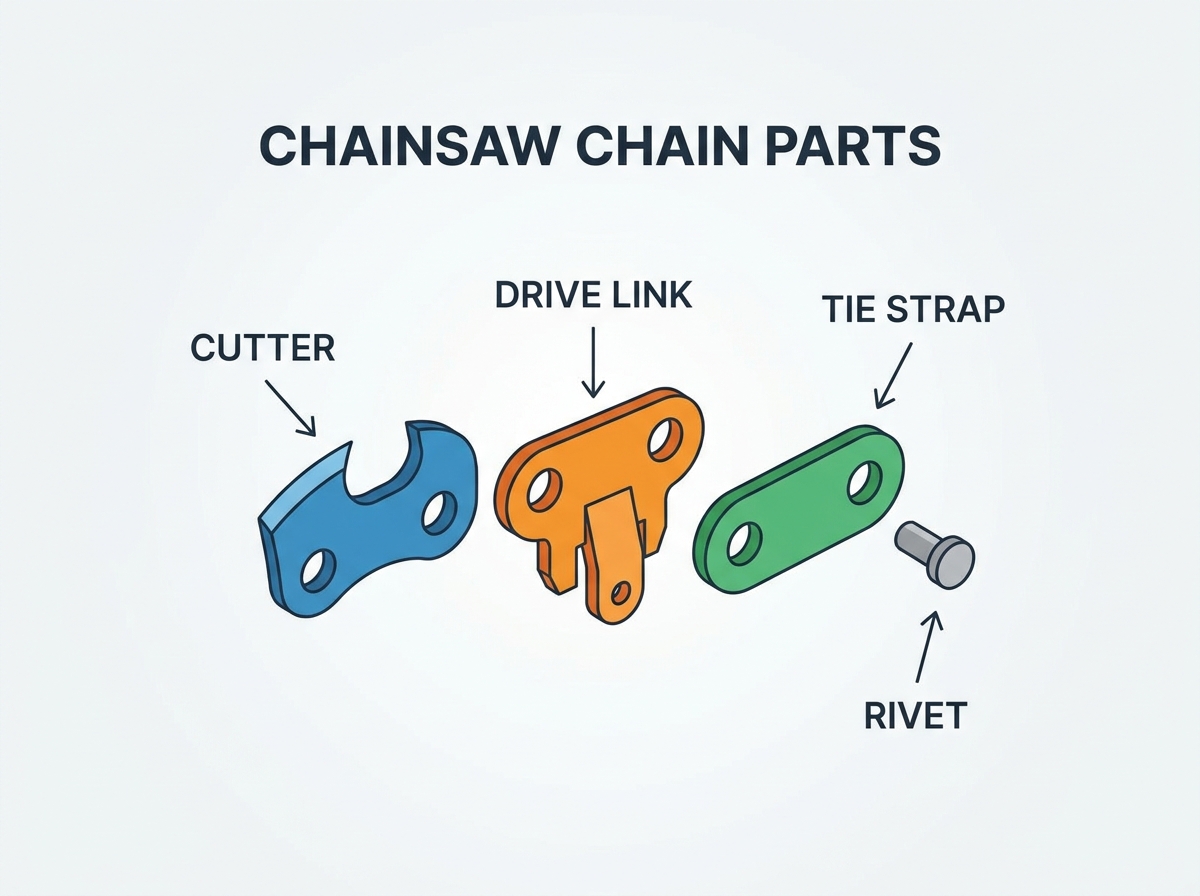

구매 또는 수리를 위해 체인을 평가하려면 작업자는 먼저 각 부품의 구조적 기준과 기계적 기능을 이해해야 합니다. 체인이 어떻게 만들어지는지 모르면 절단 문제를 해결할 수 없습니다. 각 링은 목재 섬유를 절단하고 잔해물을 제거하며 레일에서 원활하게 작동하도록 설계된 특정 순서의 금속 부품으로 구성됩니다.
공구는 체인의 작업 끝 역할을 합니다. 이는 목재 섬유를 절단하는 실제 물리적 작업을 수행합니다. 표준 도구에는 상단 플레이트, 측면 플레이트 및 절단 모서리가 있습니다. 측면 패널은 나무의 결을 가로질러 절단됩니다. 그런 다음 상단 플레이트는 끌처럼 작동하여 절단된 나무 조각을 절단된 부분에서 들어올립니다. 절단 각도는 이 두 판의 교차점입니다. 흙이나 바위에 부딪히면 충격을 가장 잘 받아 가장 빨리 무뎌집니다.
깊이 게이지는 절삭날 바로 앞에 위치합니다. 많은 운영자는 이를 레이크(rake) 또는 드래그(drag)라고 부릅니다. 도구의 바이트 깊이를 제어합니다. 깊이 게이지 상단과 상단 플레이트 사이의 높이 차이에 따라 커터가 절단할 칩의 두께가 결정됩니다. 깊이 게이지가 너무 높으면 절단기가 목재에 닿을 수 없습니다. 너무 낮으면 절단기가 너무 많은 나무를 잡아 톱이 멈추거나 뒤로 물러나게 됩니다.
공구 순서는 칩 제거 및 엔진 부하에 영향을 미칩니다. 표준 순서는 각 칼 사이에 넥타이를 배치합니다. 이는 부드러운 절단을 제공하지만 높은 엔진 출력이 필요합니다. 하프 점프와 풀 점프 시퀀스는 칼 사이의 간격을 더 멀게 합니다. 풀 점프 체인은 칼 사이에 두 개의 끈을 배치합니다. 이렇게 하면 동시에 나무에 맞물리는 톱니의 수가 줄어듭니다. 긴 가이드 로드에서 칩을 더 빠르게 제거하고 엔진 회전수를 높게 유지합니다. 또한 왼손잡이 칼과 오른손잡이 칼을 번갈아 사용해야 합니다. 이 방향은 측면 절삭력의 균형을 유지합니다. 한 방향을 향하는 절단기가 너무 많으면 톱이 해당 방향으로 당겨져 비뚤어진 절단이 발생합니다.
드라이브 링키지는 드라이브 스프로킷과 직접 맞물립니다. 엔진에서 체인으로 회전력을 전달합니다. 드라이브 링크가 없으면 체인은 바에 부착될 뿐입니다. 구동 링크는 플로팅 림 스프로킷과 비교하여 포지티브 스프로킷과 다르게 상호 작용합니다. 스퍼 스프로킷은 고정된 별 톱니로 체인을 구동합니다. 드라이브 링키지는 이 톱니 사이에 위치합니다. 플로팅 림 스프로킷은 부드러운 스플라인 롤러를 사용합니다. 드라이브 링크는 림 내부에 위치하여 체인이 로드 홈과 완벽하게 정렬되도록 유지합니다. 림 스프로킷은 보다 부드러운 동력 전달을 제공하고 드라이브 연결 장치의 마모를 줄입니다.
구동 링크는 또한 체인이 가이드 로드 홈 내에서 원활하게 작동하도록 보장합니다. 탱(tang)이라고 불리는 구동 링키지의 하단 부분이 홈에 맞습니다. 이는 보트의 방향타 역할을 하며 고속으로 이동할 때 체인을 직선으로 유지합니다. 탱이 홈에 비해 너무 얇으면 체인이 좌우로 기울어집니다. 너무 두꺼우면 서로 달라붙게 됩니다.
이러한 링크는 중요한 윤활 기능을 수행합니다. 드라이브 링키지 탱은 파워 헤드의 저장소에서 로드 오일을 끌어옵니다. 가이드 로드 홈의 바닥을 따라 이 오일을 운반하고 가이드 로드 레일을 따라 균등하게 분배합니다. 많은 변속기 연결 장치에는 여분의 오일을 담기 위해 특별히 설계된 작은 구멍이나 딤플이 있습니다. 이러한 분포가 없으면 체인과 막대 사이의 마찰로 인해 몇 분 안에 금속이 녹을 것입니다.
밧줄은 절단기를 구동 링키지에 연결합니다. 그들은 지속적이고 유연한 순환을 형성합니다. 체인의 섀시라고 생각할 수 있습니다. 테더의 평평한 밑면이 레일에 직접 장착됩니다. 이 표면은 수직 절단 압력에 대한 기본 베어링 영역 역할을 합니다. 톱을 통나무 안으로 밀어 넣으면 타이가 가이드 바의 레일에 하향 힘을 전달합니다.
표준 레이스는 두 개의 구멍이 있는 평평한 금속 조각입니다. 체인의 균형을 맞추기 위해 커터 반대편에 위치합니다. 사전 설정된 레이싱은 공장에서 한쪽 면에 리벳을 설치한 상태로 제공됩니다. 사전 설정을 사용하여 체인 링크를 안전하게 연결할 수 있습니다. 길이를 줄이기 위해 체인을 끊거나 손상된 링크를 수리할 경우 미리 설정된 새 타이로 다시 연결해야 합니다. 오래된 타이를 재사용하면 루프의 구조적 무결성이 손상될 수 있습니다.
리벳은 안전하고 장력이 높은 피벗 포인트를 제공합니다. 체인이 헤드와 스프라켓 주위에서 원활하게 연결될 수 있도록 하는 동시에 커터, 구동 링크 및 묶음을 고정합니다. 전기톱 체인은 본질적으로 튼튼한 자전거 체인입니다. 분당 수천 회전으로 좁은 반경 주위로 구부러져야 합니다.
리벳은 엄격한 야금학적 특성을 요구합니다. 이 제품은 전단 없이 극한의 회전 속도와 심각한 측면 힘을 견딜 수 있도록 유도 경화 처리되었습니다. 리벳의 중심은 구동 연결 장치의 베어링 표면 역할을 합니다. 리벳의 끝부분이 회전하여 타이를 제자리에 고정하는 플랜지를 형성합니다. 리벳이 절단되면 체인이 찰칵 소리를 내며 작업자에게 다시 튀어 나옵니다.
이러한 구성 요소의 다양한 변형이 특정 절단 응용 프로그램과 어떻게 결합되는지 평가하면 성공 기준이 결정됩니다. 더러운 장작을 자르는 데 사용하는 것과 동일한 체인을 깨끗한 나무를 자르는 데 사용할 수 없습니다. 부품의 물리적 형태에 따라 절단 시 톱의 성능이 결정됩니다.
전체 끌에는 정사각형 모서리가 있습니다. 측면 패널과 상단 패널은 90도의 예각으로 만납니다. 깨끗한 목재에 높은 절단 속도를 제공합니다. 전문 나무꾼은 목재 섬유를 효과적으로 절단하기 때문에 전체 끌을 선호합니다. 그러나 그 지점이 흙, 바위, 얼어붙은 나무껍질과 접촉하면 즉시 무뎌진다.
세미 치즐 밀링 커터는 둥근 모서리를 사용합니다. 측면 패널과 상단 패널 사이의 전환은 곡선입니다. 풀 끌보다 약간 느리게 절단되지만 더럽거나 얼어붙은 나무에서는 가장자리를 더 오래 유지합니다. 둥근 모서리는 충격을 직접 흡수하지 않고 연마재의 방향을 바꿔줍니다. 나무꾼과 수목 재배가는 세미 끌 체인을 사용하여 죽고 더러운 나무를 작업합니다.
로우 프로파일 밀링 커터는 소비자 등급 톱에 적합합니다. 섀시가 더 짧고 절단 각도가 더 얕습니다. 보다 안전한 작동을 위해 백래시 준수를 줄입니다. 일반적으로 50cc 미만의 전기톱, 기둥 정리기 및 가스 톱에서 로우 프로파일 체인을 찾을 수 있습니다.
칼 스타일 | 각진 모양 | 최고의 응용 프로그램 | 더러운 내구성 |
|---|---|---|---|
풀 끌 | 정사각형 | 깨끗한 목재, 전문적인 벌목 | 매우 낮음 |
반 끌 | 둥근 | 장작, 더러운 나무껍질, 얼어붙은 나무 | 높은 |
로우 프로파일 | 원형/얕은 | 소비자 톱, 트림, 트림 | 쉬움 |
깊이 게이지 높이는 도구 각도 및 물리적 출력과 직접적인 관련이 있습니다. 적절한 교정을 통해 크고 균일한 목재 칩이 생성됩니다. 정렬이 잘못되면 미세한 나무 조각이 생성될 수 있습니다. 칼을 갈면 상판이 아래로 내려갑니다. 상단 플레이트가 앞뒤로 기울어져 있기 때문에 줄질할 때 공구가 짧아집니다. 정확한 높이 차이를 유지하려면 깊이 게이지를 낮추어야 합니다.
너무 낮은 줄질 깊이 게이지는 날카로운 물림을 유발할 수 있습니다. 절단기는 엔진이 끌어당길 수 있는 것보다 더 많은 나무를 잡습니다. 이로 인해 반동 위험이 증가하여 심한 진동이 발생하고 엔진이 정지됩니다. 또한 리벳에 엄청난 압력을 가해 체인이 조기에 파손될 수 있습니다. 줄질을 너무 높게 하면 절단 속도가 느려지고 마찰이 과도해집니다. 절단기가 나무에 닿지 않아 체인이 통나무에 닿아 열과 톱밥이 발생합니다.
체인 호환성을 평가하려면 드라이브 체인 측정을 사용해야 합니다. 숫자를 추측할 수 없습니다. 피치는 3개의 연속 리벳 사이의 거리를 2로 나눈 값입니다. 피치는 톱의 크기와 전력 요구 사항을 결정합니다. 피치가 클수록 체인 구성 요소가 더 크고 무거워집니다. 60cc 톱은 3/8인치 피치 체인을 당길 수 있지만 30cc 톱은 동일한 체인을 당기는 데 어려움을 겪습니다.
게이지는 드라이브 링키지 탱의 정확한 두께입니다. 게이지를 가이드 로드 홈에 완벽하게 일치시켜야 합니다. 이렇게 하면 체인이 기울어지거나 달라붙는 것을 방지할 수 있습니다. 0.050인치 게이지 체인을 0.058인치 바 홈에 넣으면 절단 과정에서 체인이 옆으로 기울어집니다. 이로 인해 톱이 곡선을 따라 절단되고 레일이 빠르게 마모됩니다. 0.058" 체인을 0.050" 홈에 억지로 밀어 넣으면 체인이 걸려서 부러집니다.
측정 유형 | 일반적인 크기 | 애플리케이션 영향 |
|---|---|---|
아스팔트 | 1/4", 3/8" LP, .325", 3/8", .404" | 스프로킷 호환성과 톱 동력 등급을 결정합니다. |
측정 | .043", .050", .058", .063" | 기울어짐을 방지하려면 가이드 로드 홈 너비를 일치시킵니다. |
구성 요소 수준의 저하를 조기에 식별하면 심각한 고장, 가이드 로드 손상 또는 작업자 부상을 예방할 수 있습니다. 체인은 영원히 지속되지 않습니다. 금속은 마찰과 충격으로 인해 마모됩니다. 가이드 바가 손상되거나 체인이 파손되기 전에 문제를 파악하려면 정기적으로 루프를 검사해야 합니다.
상단과 측면 패널에 암석 충격이나 전선 손상 흔적이 있는지 확인하세요. 깨진 크롬 도금은 심각한 충격을 나타냅니다. 크롬 조각이 벗겨지면 밑에 있는 강철이 가장자리를 지탱할 수 없습니다. 절단 성능을 복원하려면 칼을 손상된 부분으로 다시 정리해야 합니다. 때로는 암석에 부딪혀 절단 각도가 완전히 끊어질 수도 있습니다.
칼날을 고르지 않게 갈면 물린 깊이가 고르지 않게 될 수 있습니다. 오른쪽 커터보다 왼쪽 커터를 더 많이 갈면 체인 왼쪽이 덜 물립니다. 이로 인해 절단 경로가 곡선으로 변합니다. 톱이 오른쪽으로 당겨집니다. 이러한 고르지 못한 압력은 타이가 레일의 한쪽 면에서 심하게 마모되기 때문에 레일의 마모를 가속화할 수도 있습니다.
쇼트 피닝은 변속기 링키지 탱이 마모된 것을 말합니다. 탱의 바닥은 망치로 쳐져 있고 버섯 모양입니다. 구동 스프로킷이 마모되거나 체인 장력이 약하거나 로드 홈이 마모된 경우 모두 피닝이 발생할 수 있습니다. 체인이 너무 느슨해지면 구동 링크가 부드럽게 맞물리지 않고 스프라켓 톱니에 부딪힐 수 있습니다. 이 충격은 금속에 부딪칩니다.
마모된 스프로킷은 새 드라이브 링크를 빠르게 손상시킬 수 있습니다. 스퍼 스프로킷이나 림 스프로킷에 홈이 파여 있으면 탱이 즉시 손상됩니다. 심하게 마모된 스프라켓에 새 체인을 장착하면 몇 시간 내에 스프라켓의 구동 링크가 마모됩니다. 손상된 구동 링크는 로드 오일을 분배할 수 없습니다. 손상된 탱은 오일을 효율적으로 전달할 수 없습니다. 이 실패로 인해 급격한 과열이 발생하여 막대가 마찰로 인해 파란색으로 변할 수 있습니다.
"체인 스트레칭"이라는 개념은 대체로 신화입니다. 리벳과 타이 내 하중 지지 표면의 물리적 마모로 인해 체인이 늘어날 수 있습니다. 금속 자체는 고무줄처럼 늘어나지 않습니다. 체인이 작동하면서 마찰로 인해 리벳 샤프트의 강철과 구동 연결 장치의 구멍이 마모됩니다. 이 미세한 마모에 70 또는 80개의 드라이브 링크를 곱하면 전체 주기가 상당히 길어집니다.
체인의 과도한 측면 유격을 확인하십시오. 체인을 수평으로 확장하고 측면으로 얼마나 처지는지 확인하십시오. 좌우로 구부러지면 리벳이 심하게 마모되었음을 나타냅니다. 체인이 옆으로 구부러지는 경향이 있으면 리벳이 마모되어 체인을 사용하는 것이 안전하지 않게 됩니다. 테더가 기울어질 수 있도록 가이드 레일이 열립니다. 바 슬롯이 너무 넓으면 끈이 수직 지지력을 잃게 됩니다. 이로 인해 소대 바닥이 고르지 않게 마모되고 절단 부위가 구부러집니다.
체인 루프 수리와 새 교체품 구입의 비용, 안전성 및 운영 효율성을 평가합니다. 때로는 깨진 루프를 수리하는 것이 합리적입니다. 어떤 때는 시간을 낭비하고 부서진 금속을 회수하려고 부상을 당할 위험도 있습니다.
특수 도구를 사용하여 국부적인 파손을 복구할 수 있습니다. 체인의 나머지 부분에 충분한 수명이 남아 있는 경우 바위에 손상된 절단기 하나나 부러진 타이 하나를 교체하는 것이 가능합니다. 수리 중에 올바른 도구 순서를 유지하십시오. 왼쪽과 오른쪽 방향을 완벽하게 일치시켜야 합니다. 왼쪽 밀링 커터를 오른쪽 밀링 커터로 변경하면 두 개의 오른쪽 밀링 커터가 연속되어 톱이 비뚤어지게 절단됩니다.
이를 제대로 수행하려면 벤치 장착형 체인 차단기와 리벳 스피너가 필요합니다. 오래된 리벳을 펀칭하고 사전 설정된 타이로 새 구성 요소를 삽입한 다음 새 리벳을 돌립니다. 뛰어난 기술을 통해 새로운 리벳은 접착할 필요 없이 전문적인 돔 모양 마감을 달성할 수 있습니다. 리벳을 너무 세게 조이면 조인트가 뻣뻣해지고 체인이 헤드 주위로 구부러지지 않습니다. 너무 느슨하게 돌리면 체인이 하중을 받아 부러질 수 있습니다.
손상된 부품을 식별하고 인접한 타이를 표시합니다.
체인 브레이커의 펀치와 모루를 사용하여 오래된 리벳을 밀어냅니다.
손상된 부품을 제거하고 교체 부품을 삽입하십시오.
새로운 프리셋 레이싱을 설치하고 반대편에는 표준 레이싱을 설치합니다.
리벳 스피너를 사용하여 리벳 헤드를 부드러운 돔으로 굴립니다.
관절의 유연성을 확인하십시오. 측면 기울기 없이 자유롭게 움직여야 합니다.
대량 사용자는 일반적으로 100피트 체인 릴을 구입합니다. 수목 재배가, 벌목꾼, 임업 전문가는 모두 자신만의 주기를 갖고 있습니다. 이 방법은 미리 절단된 링을 구입하는 것에 비해 큰 투자 수익을 제공합니다. 20인치 스트립의 경우 100피트 릴은 약 25회전을 생성합니다. 매주 체인을 통과한다면 루프를 직접 회전시켜 많은 돈을 절약할 수 있습니다. 그러나 차단기 및 스피너 도구의 비용과 루프 조립에 필요한 시간을 고려해야 합니다.
공장 OEM 체인을 애프터마켓 대안과 비교하십시오. 칼의 강철 품질과 크롬 도금 두께를 평가합니다. 저렴한 애프터마켓 체인은 무뎌지고 빨리 늘어나는 부드러운 강철을 사용하는 경우가 많습니다. 공장 리벳 윤활도 브랜드마다 다릅니다. 고품질 체인은 초기 마모를 줄이기 위해 조립 중에 리벳 조인트에 다량의 그리스를 주입합니다. 고품질 체인톱 체인 교체로 수명과 안전성이 보장됩니다. 체인이 부러지면 심각한 부상을 입을 수 있으므로 몇 달러를 절약하기 위해 체인 품질을 희생하지 마십시오.
각 체인 톱 체인 구성 요소의 구조와 기능을 이해하면 절단 효율성을 향상하고 서비스 수명을 연장하며 안전 위험을 줄이는 데 도움이 될 수 있습니다. 체인 톱의 성능을 최상의 상태로 유지하려면 정기적인 검사, 적절한 유지 관리 및 호환 가능한 체인 사양 선택이 필수적입니다.
Zhejiang Sanlian Huihuang 은 톱 체인, 가이드 로드, 수확기 제품 및 관련 임업 액세서리 생산을 전문으로 하는 전문 체인 톱 체인 및 가이드 로드 제조업체입니다. 자동화된 생산 능력, 엄격한 품질 관리 및 풍부한 OEM 경험을 통해 이 회사는 전 세계 임업, 조경 및 실외 전력 장비 시장에 안정적인 절단 솔루션을 제공합니다.
톱을 시작하기 전에 현재 체인의 공구 마모가 고르지 않거나 구동 링크의 쇼트 블래스트가 있는지 확인하십시오.
정확한 교체 호환성을 보장하기 위해 가이드 로드에 인쇄된 피치와 게이지를 찾아보세요.
다음 절단을 하기 전에 특수 게이지 도구와 줄을 사용하여 깊이 게이지 높이를 확인하십시오.
파손을 방지하기 위해 과도한 측면 굽힘이나 눈에 띄는 리벳 마모가 보이는 링크를 폐기합니다.
답변: 드라이브 링크는 체인의 하단 부분입니다. 가이드 로드 홈에 직접 맞습니다. 이는 체인톱 스프로킷과 맞물려 엔진 동력을 절단 링으로 전달합니다. 또한 드라이브 링키지는 과열을 방지하기 위해 로드 오일을 레일을 따라 당겨 분배합니다.
A: 마모된 리벳은 체인의 측면 유연성을 과도하게 유발할 수 있습니다. 적절한 체인 장력을 유지할 수 없다는 것을 알게 될 것입니다. 체인 링크는 상당히 길어지며, 이는 실제로 리벳 소재의 물리적 마모 및 찢어짐을 의미하는 "체인 스트레치"라고도 합니다.
A: 표준 케이블 타이는 두 개의 빈 구멍이 있는 평평한 금속 커넥터입니다. 사전 설정된 레이싱에는 한쪽 면에 리벳이 영구적으로 설치되어 있습니다. 사전 설정을 사용하여 조립 또는 수리 중에 체인 링크의 끝을 함께 연결할 수 있습니다.
답변: 깊이 게이지와 도구 상단 플레이트 사이의 높이 차이에 따라 바이트 깊이가 결정됩니다. 톱으로 자른 나무 조각의 두께를 결정합니다. 게이지가 너무 낮으면 톱이 세게 물려 반동의 위험이 있습니다.
A: 예, 개별 도구를 교체할 수 있습니다. 벤치탑 체인 브레이커와 리벳 스피너가 필요합니다. 이 수리는 체인의 나머지 부분이 심하게 마모되거나 늘어나지 않은 경우에만 안전하고 효과적입니다.
답: 나사산 피치는 세 개의 연속 리벳 사이의 거리를 2로 나눈 값입니다. 게이지는 드라이브 링키지 탱의 정확한 두께입니다. 게이지는 일반적으로 가이드 로드 홈에 완벽하게 맞는지 확인하기 위해 정밀 캘리퍼를 사용하여 측정됩니다.
